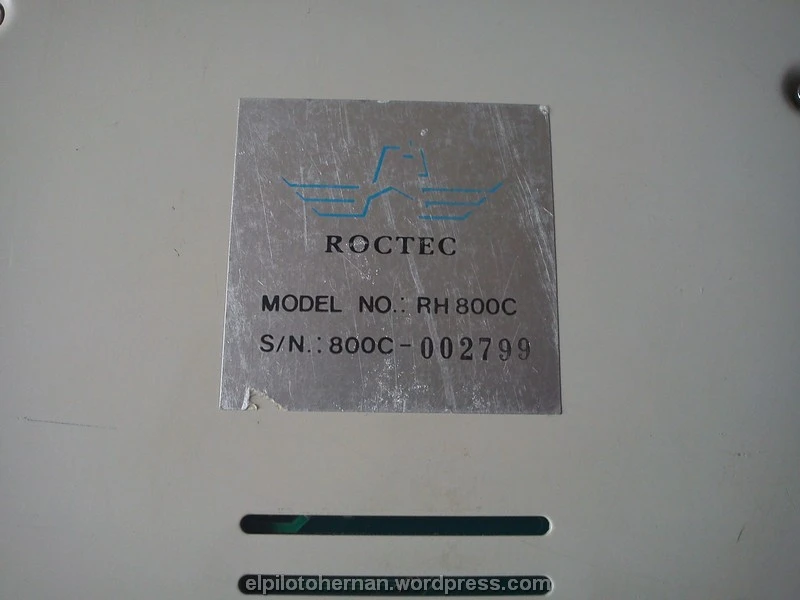

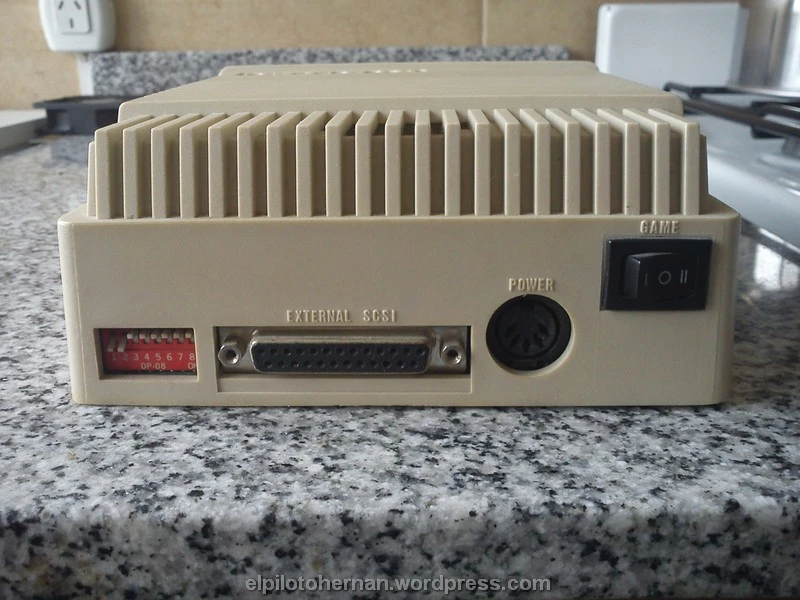

Disco rigido de 100MB, expansion de memoria de hasta 8mb y conector SCSI externo.

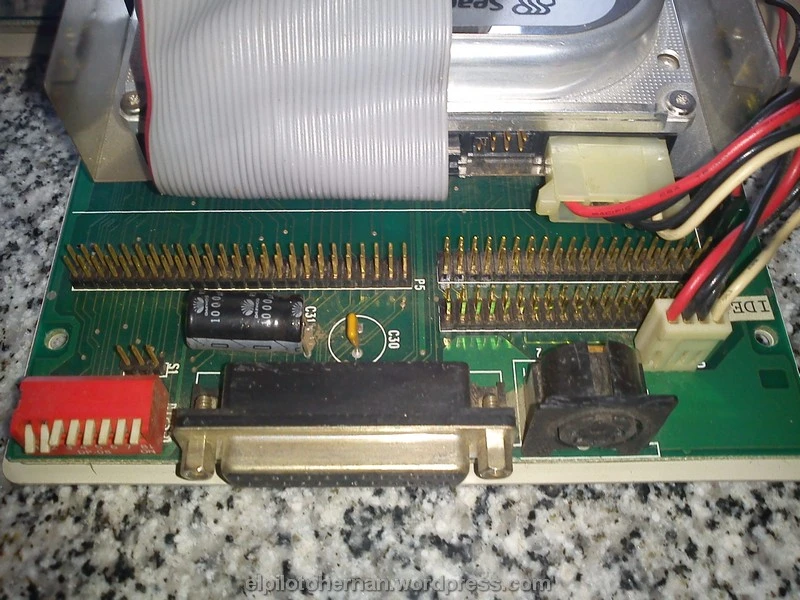

La placa tiene 3 conectores internos, dos IDE y un SCSI (ademas del con externo) y un conector molex de alimentacion para el disco rigido.

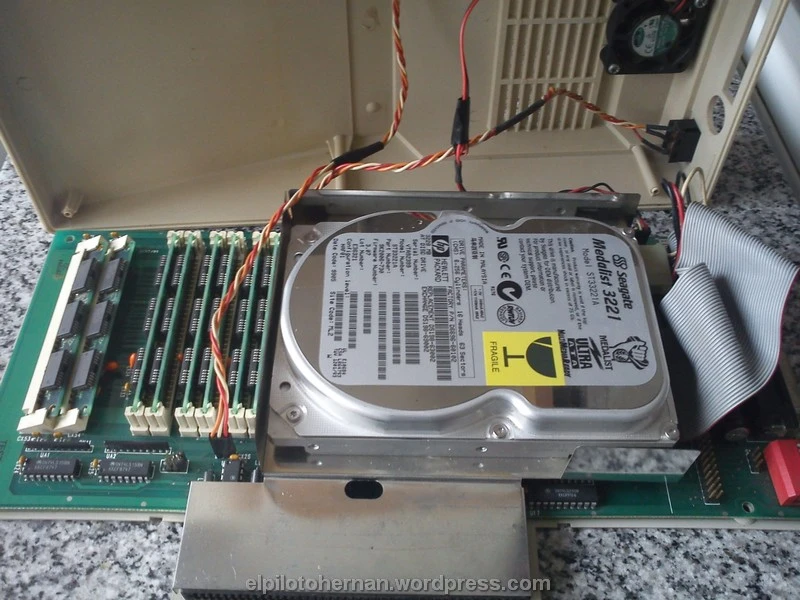

Si bien tiene dos conectores IDE, en algun momento he probado y pareceria que el segundo conector no funciona, tambien he notado que la controladora setea automaticamente los parametros del disco, en mi caso, he cambiado la unidad de disco original, un Quantum de 100MB, por un Seagate de 3gb, no obstante, el disco sigue siendo detectado como Quantum 100mb, por tanto no importa que disco pongamos, para la RH800C seguira siendo un Quantum de 100mb y solo podremos usar 100mb de la capacidad total del disco que usemos.

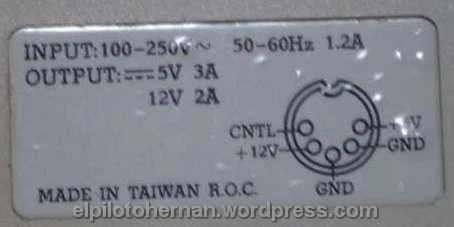

Pinout Fuente

Dip Switches 1. HD On , HD off 2. Expansion ram on, Expansion RAM off 3. Kick 1.2 , kick 1.3< 4-5 Reserved 6-8 SCSI ID
